Oynak Makaralı Rulmanlar

Kategoriler

Oynak Makaralı Rulmanlar

Tasarım Çeşitleri
Hata payı
İç boşluk

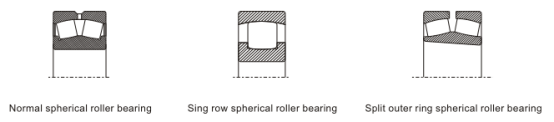

Normalde oynak makaralı rulmanlar, standart olarak açık tasarımda üretilen, ayrılmaz çift sıralı radyal rulmanlardır. DHK, talep üzerine tek sıralı oynak makaralı rulmanlar veya parçalı dış halkalı oynak makaralı rulmanlar da tasarlayabilir ve üretebilir.

Boyutlarına ve serilerine bağlı olarak DHK oynak makaralı rulmanlar birkaç farklı tasarım varyasyonunda üretilir, farklı tasarımlar farklı oynak makaralı tasarıma sahiptir ve farklı kafeslerle donatılmıştır.

C tasarımındaki rulmanlar simetrik küresel makaralara sahiptir ve merkezi gevşek kiriş standart olarak iki parçalı preslenmiş çelik kafes ile donatılmıştır.

MB tasarımındaki rulmanlar, asimetrik makaralı, iki parçalı iç bilezikli ve işlenmiş masif pirinç kafesli bir merkez flanşa sahiptir. Bu tasarım standart olarak büyük oynak makaralı rulmanlar için üretilmektedir. Bu tür rulmanlar daha yüksek hız kapasitesine sahiptir.

CA tasarımındaki rulmanların orta flanşı yoktur. Simetrik küresel makaralara sahiptirler ve tek parça işlenmiş masif pirinç kafesle donatılmıştır.

MA tasarımındaki rulmanlar gevşek bir orta kılavuz halkasına sahiptir. Simetrik makaralara sahiptirler, tek parça işlenmiş ve dış halkalı masif pirinç kafesle donatılmıştır. Bu tasarımın rulmanları özellikle titreşimli uygulamalarda kullanıma yöneliktir.

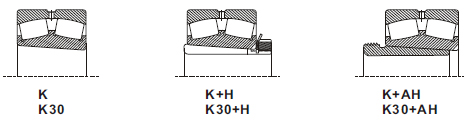

Oynak makaralı rulmanlar ayrıca standart olarak konik deliklerle (yani konik 1:12) yani K son ekiyle veya konik delik 1:30 yani son ek K30 ile 240 ve 241 serileri için sıklıkla kullanılır. Bu tür rulmanların montajı çok kolaydır. Bu rulman türlerinin adaptör (H) ve çekme manşonları (AH) kullanılarak monte edilebilme özelliği, yüksek çalışma doğruluğunun gerekli olmadığı uygulamalar için doğrudan çekilmiş veya ince tornalanmış mil yuvalarına montajı mümkün kılar.

Yağlama oluğu ve delikleri 213... serisi hariç DHK oynak makaralı rulmanlar, standart olarak basit yeniden yağlama özelliklerini içerecek şekilde üretilir; çevresel bir oluk ve yağlama delikleri

dış halka. Bu özellikler W33 son ekiyle tanımlanır.

Yanlış hizalama

Oynak makaralı rulmanlar, yanlış hizalamaları telafi etmek için idealdir. Merkez konumlarından ( ) izin verilen maksimum sapma, rulman tasarımına, seriye ve gerçek çalışma koşullarına bağlıdır. Aşağıdaki değerler izin verilen maksimum değerlerdir.

Rulman serisi	İzin verilen maksimum hizalama hatası
213	1
222	1.5
223	2
230	1.5
231	1.5
232	2.5
239	1.5
240	2
241	2.5

DHK oynak makaralı rulmanlar standart olarak normal tolerans sınıfında (PN) üretilmektedir. Bireysel tolerans sınıflarına ilişkin değerler, veri taşıyan veriler / tolerans sayfa 8'deki tablolarda listelenmiştir.

DHK oynak makaralı rulmanlar için toleranslar (konik makaralı rulmanlar hariç)

Tüm boyutlar (mm) olarak gösterilmiştir:

(um) cinsinden toleranslar:

İç halka

PN/(Normal)

Nominal Delik çapı		Sapma dmp	Varyasyon VDP'si Seri			varyasyon Vdmp	Konik delik 1:12 Sapma/Varyasyon
>	<=	△dmp	7．8．9	0．1	2．3．4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	300	300	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Dış halka
PN/(Normal)

Nominal Dış çap		Sapma	Varyasyon Vdp'si Seri			Mühürlü rulman	varyasyon	Radyal dışarı koşmak
>	<=	△Dmp	7．8．9	0．1	2．3．4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

Oynak makaralı rulmanların iç boşluk grubu için, silindirik veya konik delikli rulmanlar arasında bir ayrım yapılmalıdır. DHK oynak makaralı rulmanlar, ilgili her normal boşluk grubu CN için standart olarak üretilir. DHK ayrıca daha büyük radyal açıklığa sahip oynak makaralı rulmanlar da üretebilir ( Grup C3, C4 veya C5) ve hatta sipariş talebi üzerine azaltılmış radyal boşluk (grup C2). Değerler ISO5753'e göre onaylanmıştır. Radyal boşluk gruplarının ayrıntılı değerleri aşağıdaki tablolarda listelenmiştir.

DHK oynak makaralı rulmanların radyal iç boşluğu Silindirik delikli oynak makaralı rulmanlar

Delik çapı
>	<=	C2 En az en çok	CN En az en çok	C3 En az en çok	C4 En az en çok	C5 En az en çok
-- 24		10 20	20 35	35 45	45 60	60 75
24 30		15 25	25 40	40 55	55 75	75 95
30 40		15 30	30 45	45 60	60 80	80 100
40 50		20 35	35 55	55 75	75 100	100 125
50 65		20 40	40 65	65 90	90 120	120 150
65 80		30 50	50 80	80 110	110 145	145 180
80 100		35 60	60 100	100 135	135 180	180 225
100 120		40 75	75 120	120 160	160 210	210 260
120 140		50 95	95 145	145 190	190 240	240 300
140 160		60 110	110 170	170 220	220 280	280 350
160 180		65 120	120 180	180 240	240 310	310 390
180 200		70 130	130 200	200 260	260 340	340 430
200 225		80 140	140 220	220 290	290 380	380 470
225 250		90 150	150 240	240 320	320 420	420 520
250 280		100 170	170 260	260 350	350 460	460 570
280 315		110 190	190 280	280 370	370 500	500 630
315 355		120 200	200 310	310 410	410 550	500 690
355 400		130 220	220 340	340 450	450 600	600 750
400 450		140 240	240 370	370 500	500 660	660 820
450 500		140 260	260 410	410 550	550 720	720 900
500 560		150 280	280 440	440 600	600 780	780 1000
560 630		170 310	310 480	480 650	650 850	850 1100
630 710		190 350	350 530	530 700	700 920	920 1190
710 800		210 390	390 580	580 770	770 1010	1010 1300
800 900		230 430	430 650	650 860	860 1120	1120 1440
900 1000		260 480	480 710	710 930	930 1220	1220 1570
1000 1120		290 530	530 780	780 1020	1020 1330	1330 1770
1120 1250		320 580	580 860	860 1120	1120 1460	1460 1870
1250 1400		350 640	640 950	950 1240	1240 1620	1620 2060
1400 1600		400 720	720 1060	1060 1380	1380 1800	1800 2300
1600 1800		450 810	810 1180	1180 1550	1550 2000	2000 2550

Konik delikli oynak makaralı rulmanlar

Delik çapı
>	<=	C2 En az en çok	CN En az en çok	C3 En az en çok	C4 En az en çok	C5 En az en çok
-- 24		15 25	25 35	35 45	45 60	60 75
24 30		20 30	30 40	40 55	55 75	75 95
30 40		25 35	35 50	50 65	65 85	85 105
40 50		30 45	45 60	60 80	80 100	100 130
50 65		40 55	55 75	75 95	95 120	120 160
65 80		50 70	70 95	95 120	120 150	150 200
80 100		55 80	80 110	110 140	140 180	180 230
100 120		65 100	100 135	135 170	170 220	220 280
120 140		80 120	120 160	160 200	200 260	260 330
140 160		90 130	130 180	180 230	230 300	300 380
160 180		100 140	140 200	200 260	260 340	340 430
180 200		110 160	160 220	220 290	290 370	370 470
200 225		120 180	180 250	250 320	320 410	410 520
225 250		140 200	200 270	270 350	350 450	450 570
250 280		150 220	220 300	300 390	390 490	490 620
280 315		170 240	240 330	330 430	430 540	540 680
315 355		170 270	270 360	360 470	470 590	590 740
355 400		210 300	300 400	400 520	520 650	650 820
400 450		230 330	330 440	440 570	570 720	720 910
450 500		260 370	370 490	490 630	630 790	790 1000
500 560		290 410	410 540	540 680	680 870	870 1100
560 630		320 460	460 600	600 760	760 980	980 1230
630 710		350 510	510 670	670 850	850 1090	1090 1360
710 800		390 570	570 750	750 960	960 1220	1220 1500
800 900		440 640	640 840	840 1070	1070 1370	1370 1690
900 1000		490 710	710 930	930 1190	1190 1520	1520 1860
1000 1120		530 770	770 1030	1030 1300	1300 1670	1670 2050
1120 1250		270 830	830 1120	1120 1420	1420 1830	1830 2250
1250 1400		620 910	910 1230	1230 1560	1560 2000	2000 2450
1400 1600		680 1000	1000 1350	1350 1720	1720 2200	2200 2700
1600 1800		750 1110	1110 1500	1500 1920	1920 2400	2400 2950

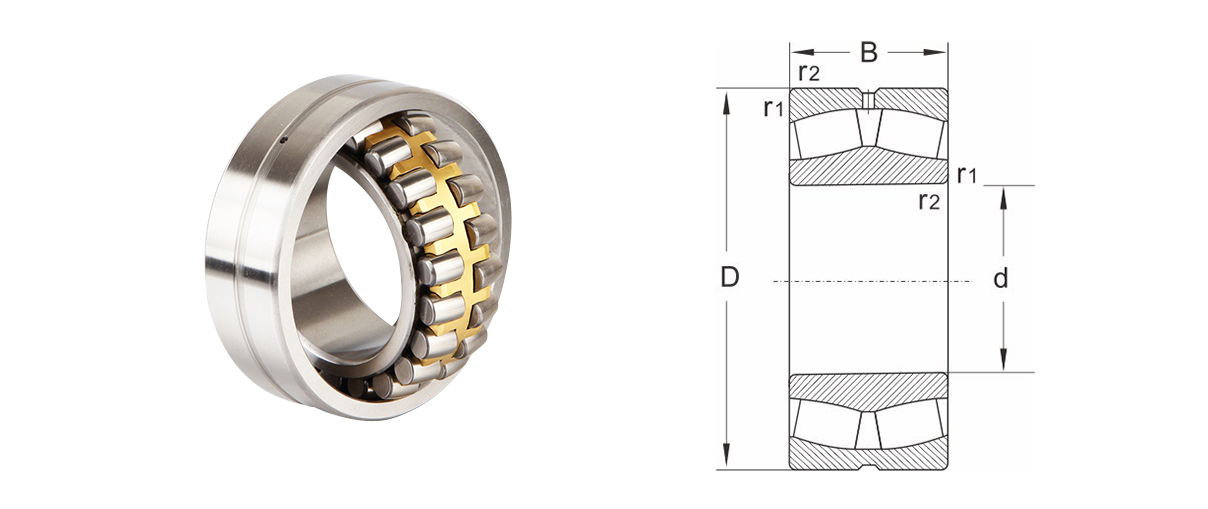

MoDeli	Boyutlar				Nominal yük		Aşırı hız		Hesaplama faktörü				Ağırlık
MoDeli	d	D	B	r1,r2 dk	Dinamik yük	Statik yük	Gres yağlama	Yağlama	e	Y1	Y2	Hey	[kilogram]
21304c	20	52	15	1.1	36.5	33.5	8500	10000	0.3	2.3	3.3	2	0.16
21305c	25	62	17	1.1	44	43	7000	9000	0.28	2.4	3.6	2.4	0.25
21306c	30	72	19	1.1	62	63	6000	7500	0.27	2.5	3.7	2.4	0.39
21307c	35	80	21	1.5	71	73.5	5300	6700	0.26	2.6	3.8	2.5	0.5
21307ck	35	80	21	1.5	71	73.5	5300	6700	0.26	2.6	3.8	2.5	0.5
21308c	40	90	23	1.5	99	120	4500	6000	0.26	2.6	3.9	2.6	0.7
21308ck	40	90	23	1.5	99	120	4500	6000	0.26	2.6	3.9	2.6	0.7
21309c	45	100	25	1.5	120	135	4000	5300	0.26	2.6	3.9	2.6	0.95
21309ck	45	100	25	1.5	120	135	4000	5300	0.26	2.6	3.9	2.6	0.95
21310c	50	110	27	2	120	130	3600	4800	0.24	2.8	4.1	2.7	1.25
21310ck	50	110	27	2	120	130	3600	4800	0.24	2.8	4.1	2.7	1.25
21311c	55	120	29	2	135	155	3200	4300	0.24	2.8	4.1	2.7	1.65
21311ck	55	120	29	2	135	155	3200	4300	0.24	2.8	4.1	2.7	1.65
21312c	60	130	31	2.1	150	180	3000	4000	0.24	2.9	4.3	2.8	1.95
21312ck	60	130	31	2.1	150	180	3000	4000	0.24	2.9	4.3	2.8	1.95
22213c	60	120	31	1.5	180	220	3000	4000	0.28	2.4	3.7	2.4	1.44
22213ck	60	120	31	1.5	180	220	3000	4000	0.28	2.4	3.7	2.4	1.44
21313c	65	140	33	2.1	196	228	2800	3800	0.24	2.8	4.2	2.8	2.45
21313ck	65	140	33	2.1	196	228	2800	3800	0.24	2.8	4.2	2.8	2.45
21314c	70	150	35	2.1	250	310	2600	3400	0.23	2.9	4.4	2.9	3.1
21314ck	70	150	35	2.1	250	310	2600	3400	0.23	2.9	4.4	2.9	3.1
21315c	75	160	37	2.1	280	360	2400	3200	0.23	2.9	4.4	2.9	3.55
21315ck	75	160	37	2.1	280	360	2400	3200	0.23	2.9	4.4	2.9	3.55
21316c	80	170	39	2.1	275	340	2200	3000	0.23	2.9	4.4	2.9	4.25
21316ck	80	170	39	2.1	275	340	2200	3000	0.23	2.9	4.4	2.9	4.25
21317c	85	180	41	3	350	450	2200	2800	0.22	3	4.5	2.9	5.1
21317ck	85	180	41	3	350	450	2200	2800	0.22	3	4.5	2.9	5.1
21318c	90	190	43	3	335	415	2200	2800	0.22	3	4.5	2.9	5.8
21318ck	90	190	43	3	335	415	2200	2800	0.22	3	4.5	2.9	5.8
21319c	95	200	45	3	360	450	2000	2600	0.22	3	4.5	3	7.43
21319ck	95	200	45	3	360	450	2000	2600	0.22	3	4.5	3	7.43

Ningbo DHK Precision Bearing Co., Ltd.

0+

Yılların Deneyimi Çalışma

0+

Müşteri servisi

0+

Patentli Teknoloji

SERTİFİKA

DHK, IATF16949 kalite sistem sertifikasını ve ISO14001 çevre yönetim sistemi sertifikasını geçti ve DHK, ulusal bir yüksek teknoloji kuruluşudur.

Son Haberler

Dört Sıralı Silindirik Makaralı Rulmanlar hem büyük radyal hem de eksenel yükleri aynı anda...

Bu Kategori Hakkında Sektör Bilgisinin Genişletilmesi

1: Önemini Anlamak Oynak Makaralı Rulmanlar Endüstriyel Uygulamalarda

Oynak makaralı rulmanlar, çeşitli endüstriyel uygulamalarda önemli bir rol oynayarak makine ve ekipmanların ağır yüklerin, dönme hareketlerinin ve yanlış hizalama zorluklarının üstesinden gelmesini sağlar. Bu özel rulmanlar hem radyal hem de eksenel yükleri taşıyacak şekilde tasarlanmış olduğundan madencilik, inşaat, imalat ve daha birçok sektör için idealdir. Güvenilir ve yüksek performanslı makinelere olan talebin artmasıyla birlikte, doğru oynak makaralı rulman tedarikçisinin seçilmesi çok önemli hale geliyor.

2: Seçim Yaparken Dikkat Edilmesi Gereken Temel Faktörler Oynak Makaralı Rulmanlar Tedarikçileri

Saygın ve güvenilir bir oynak makaralı rulman tedarikçisinin seçilmesi, endüstriyel ekipmanların verimliliğini, güvenilirliğini ve ömrünü önemli ölçüde etkileyebilecek kritik bir karardır. Aşağıda potansiyel tedarikçileri değerlendirirken göz önünde bulundurulması gereken bazı temel faktörler yer almaktadır:

a) Ürün Kalitesi ve Performansı: İlk ve en önemli husus, tedarikçi tarafından sunulan oynak makaralı rulmanların kalitesidir. Uluslararası kalite standartlarına uyan, dayanıklı ve yüksek performanslı rulmanlar üretme konusunda geçmiş performansa sahip tedarikçileri arayın. Bu, tedarikçinin üretim süreçlerini, malzeme tedarikini ve kalite kontrol prosedürlerini anlamayı içerir. Saygın tedarikçiler, ürünlerinin yeteneklerini göstermek için sıklıkla ayrıntılı teknik özellikler ve test verileri sağlar.

b) Endüstri Deneyimi ve Uzmanlığı: Bir tedarikçinin endüstri deneyimi ve teknik uzmanlığı, farklı endüstriyel uygulamaların benzersiz gereksinimlerini anlama ve karşılama yeteneklerinin göstergesidir. Çeşitli endüstrilere hizmet veren köklü tedarikçilerin, özel çözümler sunma ve rulman seçimi, kurulum ve bakım konusunda değerli bilgiler sunma olasılıkları daha yüksektir.

c) Ürün Yelpazesi ve Özelleştirme: Endüstriyel uygulamalar çok çeşitlidir ve çeşitli oynak makaralı rulmanlara erişim avantajlıdır. Güvenilir bir tedarikçi, farklı yük ve çalışma koşullarını karşılamak için çeşitli boyutlar, tasarımlar ve konfigürasyonlar sunmalıdır. Ek olarak, rulmanların özel gereksinimlere göre özelleştirilebilmesi, ekipman performansını ve ömrünü önemli ölçüde artırabilir.

d) Teknik Destek ve Müşteri Hizmetleri: Karmaşık rulman uygulamalarıyla uğraşırken verimli teknik destek ve duyarlı müşteri hizmetleri çok önemlidir. Saygın bir tedarikçi, seçim süreci boyunca uzman rehberliği sağlamalı, kurulum prosedürlerine yardımcı olmalı ve bakım ve sorun giderme konusunda sürekli destek sunmalıdır.

3: Değerlendirme Oynak Makaralı Rulmanlar Tedarikçileri Uzun Vadeli Ortaklık için

Oynak makaralı rulman tedarikçisini seçmek yalnızca tek seferlik bir işlem değildir; bu, bir kuruluşun operasyonel verimliliğini gelecek yıllarda etkileyebilecek bir karardır. Bir tedarikçiyle başarılı ve uzun süreli bir ortaklık kurmak için aşağıdaki hususların dikkate alınması önemlidir:

a) Güvenilirlik ve Tutarlılık: Ürün kalitesi, kullanılabilirliği ve teslimat zaman çizelgelerindeki tutarlılık, arıza sürelerini en aza indirmek ve kesintisiz operasyonlar sağlamak için hayati öneme sahiptir. Güvenilirlik konusunda güçlü bir üne sahip tedarikçilerin taahhütlerini yerine getirme ve ihtiyaç halinde istikrarlı rulman tedariki sağlama olasılıkları daha yüksektir.

b) Yenilik ve Teknolojik Gelişmeler: Endüstriler sürekli olarak gelişmektedir ve rulman teknolojisi de bir istisna değildir. Rulman performansını, dayanıklılığını ve verimliliğini artırmak için araştırma ve geliştirmeye yatırım yapan tedarikçiler, ekipman verimliliğini artıran son teknoloji çözümlere erişim sağlayabilir.

c) Küresel Varlık ve Dağıtım Ağı: Farklı bölgelerde faaliyet gösteren işletmeler için, küresel varlığa ve kapsamlı bir dağıtım ağına sahip bir tedarikçiyle ortaklık kurmak, satın alma sürecini kolaylaştırabilir ve tutarlı tedarik zinciri yönetimi sağlayabilir.
