Çift Sıralı Eğik Bilyalı Rulmanlar

Kategoriler

Çift Sıralı Eğik Bilyalı Rulmanlar

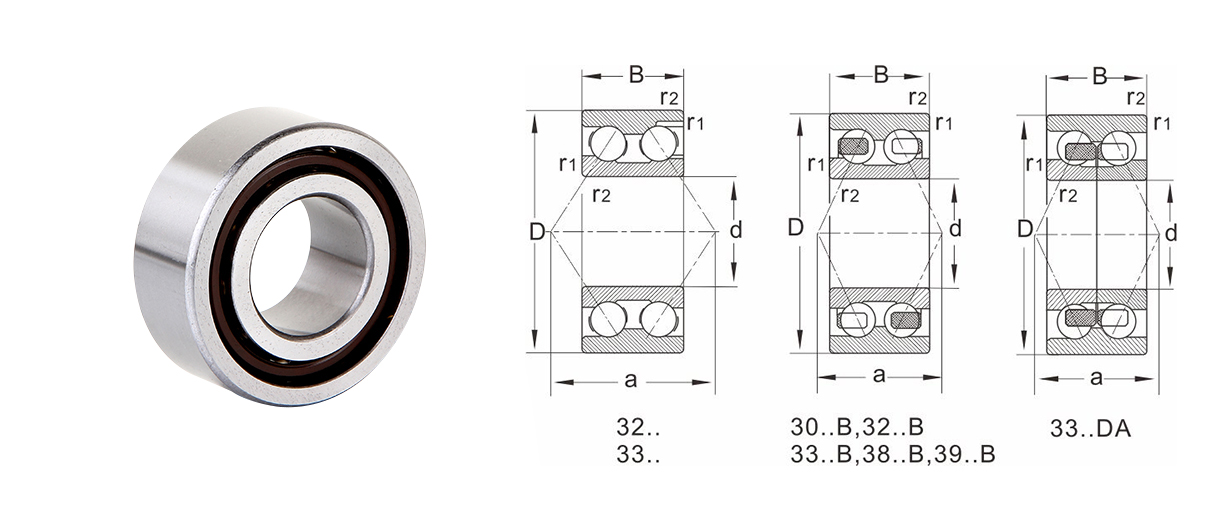

Açık

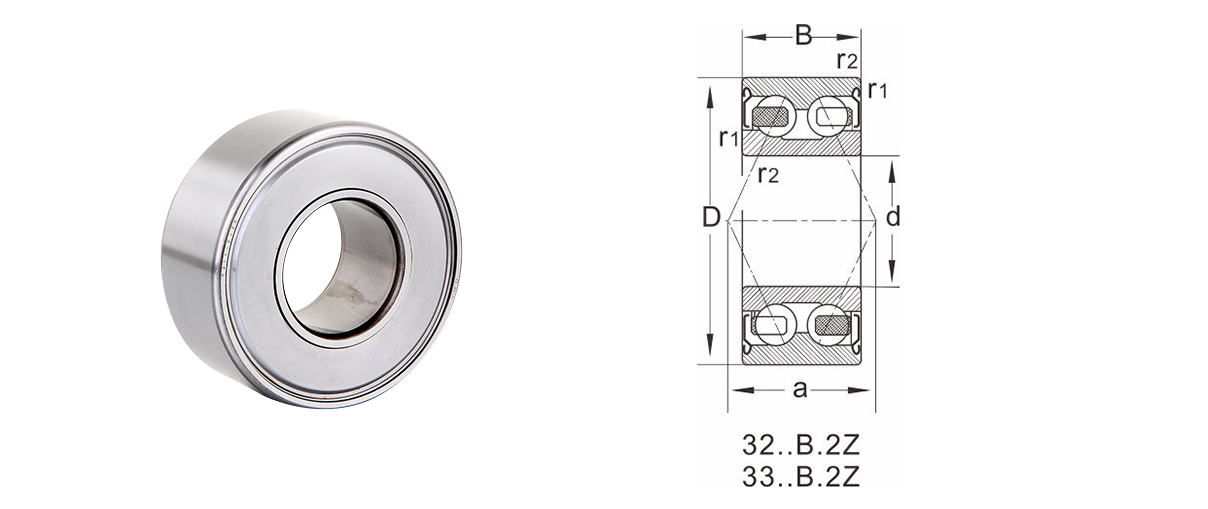

Toz kapağı ile

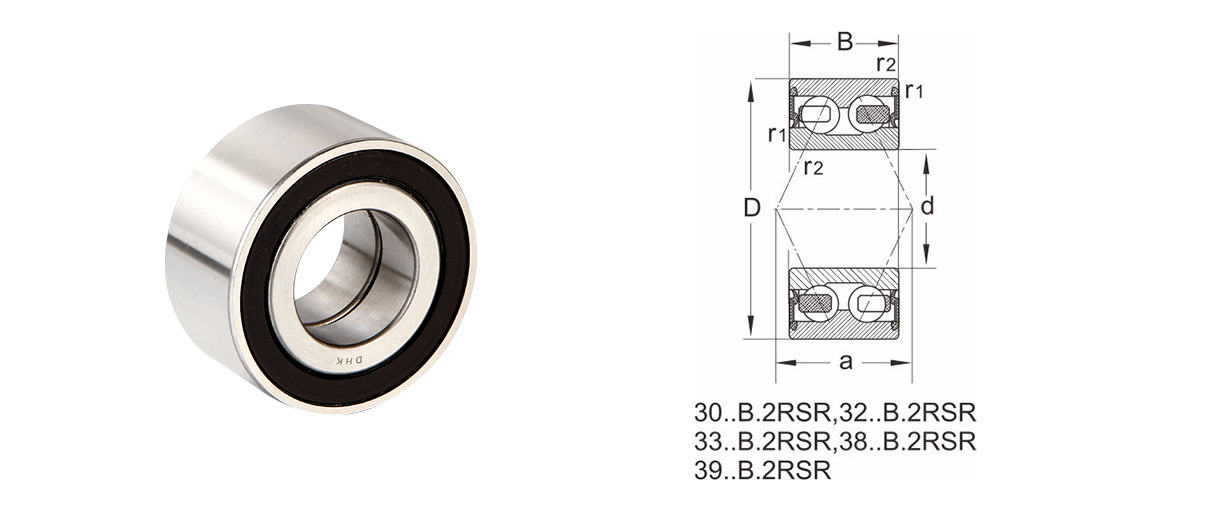

Sızdırmazlık halkalı

Tasarım Çeşitleri
Kafes
Hata payı
İç boşluk

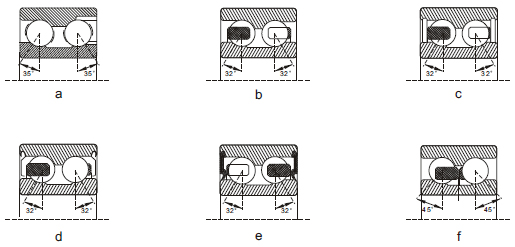

DHK çift sıralı eğik bilyalı rulmanlar üç temel tasarıma sahiptir:

1) 32 ve 33 tipi çift sıralı eğik bilyalı rulmanlar (çizim a), bir yüzünde bir doldurma yuvasına ve 35° temas açısına sahiptir. Bu rulmanlar, büyük itme kuvvetinin doldurma yuvası olmadan yuvarlanma yoluna doğru etki edeceği şekilde monte edilmelidir.

2) 32 B ve 33B tipi çift sıralı eğik bilyalı rulman (çizim b), bu en son tasarımlar, doldurma yuvası yok, temas açısı 32 . bu mesnetler, her iki yönde de itme kuvvetlerini eşit derecede karşılayabilme kapasitesine sahiptir. B tasarımlı DHK çift sıralı eğik bilyalı rulmanlar, her iki tarafta da koruma veya conta ile mevcuttur (çizim d ve e). Üretim nedenleriyle, açık tasarımlı rulmanların dış halkalarında, her iki korumayı da yerleştirmek için kullanılan oyuklar da bulunabilir. veya contalar (çizim c).

3) 33DA tipi çift sıralı eğik bilyalı rulmanlar, iki yarım iç bilezik ve 45° temas açısına sahiptir, doldurma yuvası yoktur, iç bilezikler ayrılabilir (çizim f).
DHK çift sıralı eğik bilyalı rulmanlar, preslenmiş çelik kafesler (sonek belirtilmemiş), poliamid kafesler (sonek TV) veya pirinç kafesler (sonek M) ile üretilmekte ve monte edilmektedir.

Lütfen sipariş vermenin bu noktasını netleştirin.

DHK çift sıralı eğik bilyalı rulmanlar standart olarak normal sınıf toleransa (PN) göre üretilmektedir.

Ayrıntılı değerler radyal yatağın toleransı bölümünde, sayfa 8'de listelenmiştir.

DHK çift sıralı eğik bilyalı rulmanlar için toleranslar (konik makaralı rulmanlar hariç)

Tüm boyutlar (mm) olarak gösterilmiştir:

(um) cinsinden toleranslar:

İç halka

PN/(Normal)

Nominal Delik çapı		Sapma dmp	Varyasyon VDP'si Seri			varyasyon Vdmp	Konik delik 1:12 Sapma/Varyasyon
>	<=	△dmp	7．8．9	0．1	2．3．4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	300	300	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Dış halka

PN/(Normal)

Nominal Dış çap		Sapma	Varyasyon Vdp'si Seri			Mühürlü rulman	varyasyon	Radyal dışarı koşmak
>	<=	△Dmp	7．8．9	0．1	2．3．4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

DHK çift sıralı eğik bilyalı rulmanlar standart olarak eksenel boşluk grubu CN(normal)'e göre üretilmektedir. DHK, talep üzerine diğer eksenel boşluk gruplu rulmanlar sağlayabilir.

Not: 33DA tipi uygulama eksenel yükün yüksek olduğu yerlerde, mil veya yuvaya pres bağlantısının diğer rulmanlara göre daha sıkı olması nedeniyle bu tasarımın normal eksenel açıklığı C3 grubu olmalıdır.

Klerans gruplarının değerleri aşağıdaki tabloda listelenmiştir.

DHK Çift Sıralı Eğik Bilyalı Rulmanların Eksenel İç Boşluk Grupları

Delik Çapı (mm)		C2(um)	CN(um)	C3(um)		C4(um)
<=	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

MoDeli	Boyutlar					Nominal yük	C5(um)	Aşırı hız		Ağırlık
MoDeli	d	D	B	r1,r2 Min	r3,r4 Min	Dinamik yük Cr	Statik yük Cor	Gres yağlama	Yağlama	Ağırlık
3005B	25	47	16	0.6	21.2	15.2	11.0	9500	12000	0.100
3005B.2RSR	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3005B.2Z	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3006B	30	55	19	1	24.8	20.3	15.5	8000	10000	0.160
3006B.2RSR	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3006B.2Z	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3007B	35	62	20	1	27.8	24.2	20.4	6500	8500	0.240
3007B.2RSR	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3007B.2Z	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3008B	40	68	21	1	30.8	24.5	20.8	6000	7800	0.279
3008B.2RSR	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3008B.2Z	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3009B	45	75	23	1	--	39.3	36.4	5600	6200	0.364
3009B.2RSR	45	75	23	1	--	39.3	36.4	5600	--	0.364
3009B.2Z	45	75	23	1	--	39.3	36.4	5600	--	0.364
3010B	50	80	23	1	--	42.3	41.9	5300	6600	0.395
3011B	55	90	26	1	--	43.7	44.7	4800	5800	0.581
3011B.2RSR	55	90	26	1	--	43.7	44.7	4800	--	0.581
3011B.2Z	55	90	26	1	--	43.7	44.7	4800	--	0.581
3012B	60	95	26	1.1	--	47.2	53.4	4400	5000	0.621
3012B.2RSR	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3012B.2Z	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3013B	65	100	26	1.1	--	49.5	59.2	4000	4800	0.661
3013B.2RSR	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3013B.2Z	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3014B	70	110	30	1.1	--	54.2	58.9	3600	4400	0.950
3014B.2RSR	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3014B.2Z	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3015B	75	115	30	1.1	--	57.7	66.5	3400	4000	1.003
3015B.2RSR	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3015B.2Z	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3016B	80	125	34	1.1	--	63.5	67.8	3100	3800	1.380
3016B.2RSR	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3016B.2Z	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3017B	85	130	34	1.1	--	68.3	77.5	2900	3600	1.447
3017B.2RSR	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3017B.2Z	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3018B	90	140	37	1.5	--	69.8	77.3	2700	3300	1.872
3018B.2RSR	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3018B.2Z	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3019B	95	145	37	1.5	--	72.4	82.9	2600	3100	1.954
3019B.2RSR	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3019B.2Z	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3020B	100	150	37	1.5	--	74.7	88.2	2500	--	2.040
3020B.2RSR	100	150	37	1.5	--	74.7	88.2	2500	2800	2.040
3020B.2Z	100	150	37	1.5	--	74.7	88.2	2500	--	2.040

Ningbo DHK Precision Bearing Co., Ltd.

0+

Yılların Deneyimi Çalışma

0+

Müşteri servisi

0+

Patentli Teknoloji

SERTİFİKA

DHK, IATF16949 kalite sistem sertifikasını ve ISO14001 çevre yönetim sistemi sertifikasını geçti ve DHK, ulusal bir yüksek teknoloji kuruluşudur.

Son Haberler

Dört Sıralı Silindirik Makaralı Rulmanlar hem büyük radyal hem de eksenel yükleri aynı anda...

Bu Kategori Hakkında Sektör Bilgisinin Genişletilmesi

1: Önemini Ortaya Çıkarmak Çift Sıralı Eğik Bilyalı Rulmanlar

Çift sıralı eğik bilyalı rulmanlar, hem radyal hem de eksenel yükleri aynı anda karşılayabilme yetenekleri nedeniyle, çeşitli endüstriyel uygulamalarda kritik bileşenler olarak ortaya çıkmıştır. Bu tasarım, artırılmış yük taşıma kapasitesi ve gelişmiş eksenel sağlamlık sağlayarak onları hassasiyet ve verimliliğin çok önemli olduğu makine ve ekipmanlar için vazgeçilmez kılmaktadır. Bu rulmanlara olan talep artmaya devam ettikçe, optimum performansı, uzun ömürlülüğü ve genel operasyonel mükemmelliği sağlamak için doğru tedarikçiyi seçmek çok önemli hale geliyor.

2: Önemli Rolü Çift Sıralı Eğik Bilyalı Rulmanlar Tedarikçileri

Çift sıralı eğik bilyalı rulmanların tedarikçileri, bu bileşenlerin kalitesinin ve güvenilirliğinin belirlenmesinde önemli bir rol oynamaktadır. Saygın bir tedarikçinin seçimi, her biri projenin genel başarısına katkıda bulunan çok sayıda faktöre bağlı olan karmaşık bir süreçtir. Potansiyel tedarikçileri değerlendirirken kalite, hassas mühendislik, malzeme bütünlüğü, kişiselleştirme yetenekleri ve endüstri standartlarına bağlılık temel hususlardan bazılarıdır.

Saygın tedarikçiler, bu rulmanların tasarım ve üretim süreçlerini iyileştirmek için araştırma ve geliştirmeye yoğun yatırım yapmaktadır. Rulmanların çeşitli sektörlerin zorlu çalışma koşullarına dayanabilmesini sağlamak için en son teknolojileri ve malzemeleri birleştirerek sektördeki gelişmelere uyum sağlıyorlar. Ayrıca güvenilir tedarikçiler, müşteriye ulaşmadan önce her bir rulmanın performansını ve dayanıklılığını doğrulamak için gelişmiş test teknikleri kullanarak sıkı kalite kontrol önlemleri almaktadır.

3: Seçim Sürecinde Gezinme: Kriterler Çift Sıralı Eğik Bilyalı Rulmanlar Tedarikçileri

İdeal çift sıralı eğik bilyalı rulman tedarikçisinin seçilmesi sistematik bir yaklaşım gerektirir. Potansiyel tedarikçileri değerlendirirken göz önünde bulundurulması gereken birkaç temel kriter şunlardır:

Kalite ve Üretim Standartları: Saygın tedarikçiler uluslararası kalite standartlarına uyar ve sıkı üretim süreçleri uygular. ISO sertifikaları ve sektöre özel diğer akreditasyonlar, güvenilir ve yüksek performanslı rulmanlar üretme konusundaki kararlılıklarını yansıtmaktadır.

Özelleştirme ve Teknik Uzmanlık: Endüstriler genellikle belirli operasyonel gereksinimleri karşılamak için özel çözümler talep eder. Özelleştirme seçenekleri ve teknik destek sağlayabilen güçlü bir mühendislik ekibine sahip bir tedarikçi, seçilen rulmanların amaçlanan uygulamayla kusursuz bir şekilde hizalanmasını sağlar.

Malzeme Kalitesi ve Dayanıklılık: Malzeme seçimi, rulmanların ömrünü ve performansını önemli ölçüde etkiler. Birinci sınıf malzemeler kullanan ve malzeme özelliklerini geliştirmek için araştırmalara yatırım yapan tedarikçiler, aşınmaya, korozyona ve aşırı sıcaklıklara dayanıklı rulmanlar sunar.

Tedarik Zinciri Verimliliği: Arıza süresini en aza indirmek ve operasyonel sürekliliği sürdürmek için rulmanların zamanında temin edilmesi çok önemlidir. Sağlam bir tedarik zinciri yönetim sistemine sahip bir tedarikçi, tutarlı ürün bulunabilirliği ve hızlı teslimat sağlar.

Test ve Kalite Güvencesi: Güvenilir bir tedarikçi, titreşim analizi, yorulma testi ve yük simülasyonları gibi yöntemler kullanarak kapsamlı testler ve kalite güvence prosedürleri yürütür. Bu, her rulmanın performans beklentilerini karşılamasını veya aşmasını garanti eder.
