Çift Sıralı Kam Silindirleri

Kategoriler

Çift Sıralı Kam Silindirleri

Her iki tarafta toz kapaklı
Her iki tarafta temas contalı

Tasarım Çeşitleri
Kafes
Hata payı
İç Açıklık

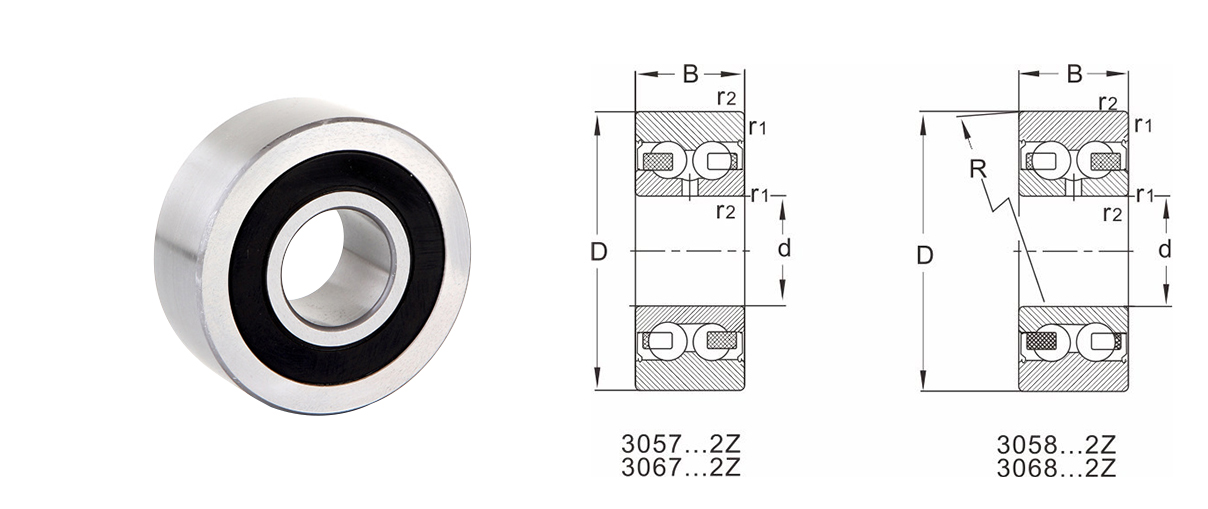

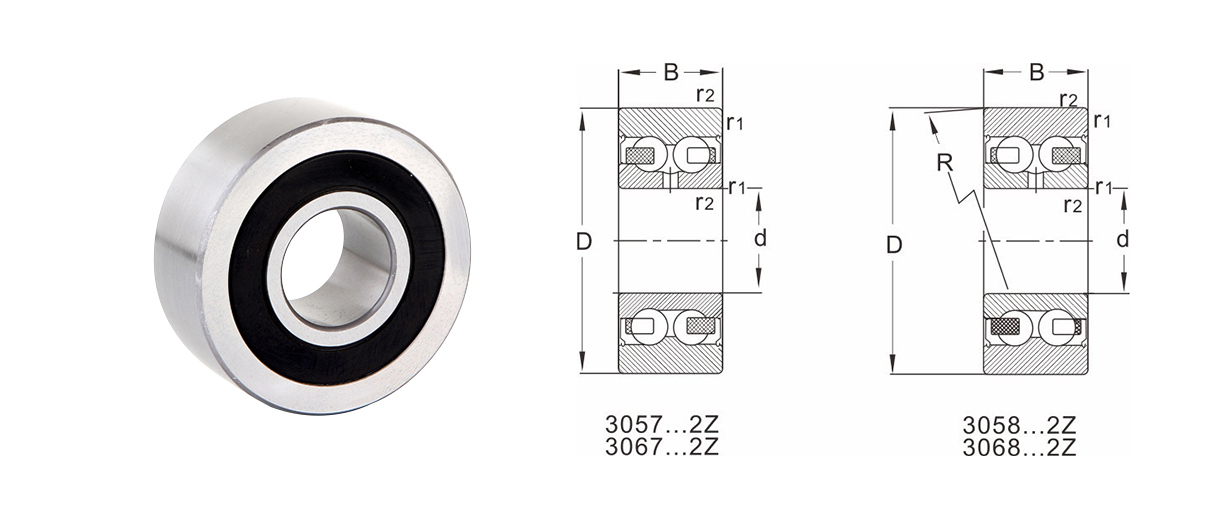

DHK çift sıralı eğik temaslı bilyalı silindirin iki türü vardır, biri düz çap 3057... Ve 3067... Serisi, diğeri ise 3058... Ve 3068... Serisi, 3057... Ve ark yüzeyi dış çapıdır. 3058... Serinin iç tasarımı 32... Serisi çift sıralı eğik bilyalı rulmanlarla aynıdır; 3067... Ve 3068... Serinin iç tasarımı 33... Serisi çift sıralı eğik bilyalı rulmanlarla aynıdır.

DHK çift sıralı eğik bilyalı rulman makarasının temas açısı 25°'dir ve dairesel yay yüzeyi dış çaplı makaranın yarıçapı R=400 mm'dir.

Bu rulmanların çoğu her iki tarafta toz geçirmez kapaklar (sonek.2z) ve her iki tarafta temaslı sızdırmazlık halkaları (sonek.2RSR) şeklindedir.
DHK çift sıralı eğik bilyalı makara plastik kafesten yapılmıştır.

DHK çift sıralı açısal temaslı bilyalı silindir, silindir çapı toleransının dairesel yüzey dış çapı için standart değerin iki katı olduğu için sıradan toleransı kullanır.

DHK çift sıralı eğik bilyalı rulmanlar için toleranslar (konik makaralı rulmanlar hariç)

Tüm boyutlar (mm) olarak gösterilmiştir:

(um) cinsinden toleranslar:

İç halka

PN/(Normal)

Nominal Delik çapı		Sapma dmp	Varyasyon VDP'si Seri			varyasyon Vdmp	Konik delik 1:12 Sapma/Varyasyon
>	<=	△dmp	7．8．9	0．1	2．3．4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	300	300	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

İç halka

PN/(Normal)

Nominal Dış çap		Sapma	Varyasyon Vdp'si Seri			Mühürlü rulman	varyasyon	Radyal dışarı koşmak
>	<=	△Dmp	7．8．9	0．1	2．3．4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

DHK Ortak açıklıklı çift sıralı Eğik Bilyalı Rulmanlı makara (CN)

DHK, talep üzerine diğer rulo temizleme gruplarını da sağlayabilir.

DHK Çift Sıralı Eğik Bilyalı Rulmanların Eksenel İç Boşluk Grupları

Delik Çapı (mm)		C2(um)	CN(um)	C3(um)		C4(um)
＞	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

MoDeli		Boyutlar						Hız değerleri[rpm]	Nodk.al yük				İzin verilen maksimum yük		Ağırlık
MoDeli		Boyutlar						Hız değerleri[rpm]	Rulmanlarla çalışırken		Silindirlerle çalışırken		İzin verilen maksimum yük
Silindirik dış çap	Küresel dış çap	D	d	B	R	r1,r2 dk		min -1	Dinamik yük	Statik yük	Dinamik yük	Statik yük	Dinamik yük	Statik yük
305700.2Z	305800.2Z	32	10	14	400	0.6	32	13000	7.8	4.5	7.4	4.1	9	12.9	0.062
305700.2RSR	305800.2RSR	32	10	14	400	0.6	32	8500	7.8	4.5	7.4	4.1	9	12.9	0.062
305701.2Z	305801.2Z	35	12	15.9	400	0.6	35	11000	10.6	5.9	10	5.2	8.3	12	0.078
305701.2RSR	305801.2RSR	35	12	15.9	400	0.6	35	7300	10.6	5.9	10	5.2	8.3	12	0.078
305702.2Z	305802.2Z	40	15	15.9	400	0.6	40	10000	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305702.2RSR	305802.2RSR	40	15	15.9	400	0.6	40	6500	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305703.2Z	305803.2Z	47	17	17.5	400	0.6	47	9000	14.6	9	13.8	8.3	19.3	27.5	0.16
305703.2RSR	305803.2RSR	47	17	17.5	400	0.6	47	6000	14.6	9	13.8	8.3	19.3	27.5	0.16
306702.2Z	306802.2Z	47	15	19	400	1.0	47	10000	17.7	10.3	14.6	9.2	12.5	18.4	0.15
306702.2RSR	306802.2RSR	47	15	19	400	1.0	47	6500	17.7	10.3	14.6	9.2	12.5	18.4	0.15
305704.2Z	305804.2Z	52	20	20.6	400	1	52	8000	19.5	12.5	18.2	11	17	18.4	0.15
305704.2RSR	305804.2RSR	52	20	20.6	400	1	52	5300	19.5	12.5	18.2	11	17	18.4	0.15
306703.2Z	306803.2Z	52	17	22.2	400	1.0	52	9500	21.1	12.5	17.2	11	15.5	22.2	0.2
306703.2RSR	306803.2RSR	52	17	22.2	400	1.0	52	6300	21.1	12.5	17.2	11	15.5	22.2	0.2
305705.2Z	305805.2Z	62	25	20.6	400	1	62	7000	21.2	14.6	19.9	13.4	30.5	44	0.32
305705.2RSR	305805.2RSR	62	25	20.6	400	1	62	4500	21.2	14.6	19.9	13.4	30.5	44	0.32
306704.2Z	306804.2Z	62	20	22.2	400	1.1	62	9000	24.5	15.8	21.1	14.5	27	29	0.34
306704.2RSR	306804.2RSR	62	20	22.2	400	1.1	62	6000	24.5	15.8	21.1	14.5	27	29	0.34
305706.2Z	305806.2Z	72	30	23.8	400	1	72	6000	29.6	21.2	27.6	18.6	34	49	0.49
305706.2RSR	305806.2RSR	72	30	23.8	400	1	72	4000	29.6	21.2	27.6	18.6	34	49	0.49
306705.2Z	306805.2Z	72	25	25.4	400	1.1	72	7900	32.5	21.6	27.5	19.5	34.5	39	0.5
306705.2RSR	306805.2RSR	72	25	25.4	400	1.1	72	5200	32.5	21.6	27.5	19.5	34.5	39	0.5
305707.2Z	305807.2Z	80	35	27	400	1.1	80	5300	39	28.5	35.1	24	31	44	0.65
305707.2RSR	305807.2RSR	80	35	27	400	1.1	80	3500	39	28.5	35.1	24	31	44	0.65
306706.2Z	306806.2Z	80	30	30.2	400	1.1	80	6200	45.5	31.5	36.5	26.5	43.5	53	0.67
306706.2RSR	306806.2RSR	80	30	30.2	400	1.1	80	4100	45.5	31.5	36.5	26.5	43.5	53	0.67
305708.2Z	305808.2Z	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
305708.2RSR	305808.2RSR	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
306707.2Z	306807.2Z	90	35	34.9	400	1.5	90	5100	56	39.5	44.5	33	39.5	66	0.95
306707.2RSR	306807.2RSR	90	35	34.9	400	1.5	90	2400	56	39.5	44.5	33	39.5	66	0.95
306708.2Z	306808.2Z	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2
306708.2RSR	306808.2RSR	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2

Ningbo DHK Precision Bearing Co., Ltd.

0+

Yılların Deneyimi Çalışma

0+

Müşteri servisi

0+

Patentli Teknoloji

SERTİFİKA

DHK, IATF16949 kalite sistem sertifikasını ve ISO14001 çevre yönetim sistemi sertifikasını geçti ve DHK, ulusal bir yüksek teknoloji kuruluşudur.

Son Haberler

Dört Sıralı Silindirik Makaralı Rulmanlar hem büyük radyal hem de eksenel yükleri aynı anda...

Bu Kategori Hakkında Sektör Bilgisinin Genişletilmesi

1: Giriş Çift Sıralı Kam Silindirleri

Radyal yüklerin kesintisiz aktarımının ve operasyonel zorlukların azaltılmasının zorunlu olduğu çeşitli endüstriyel uygulamalarda, çift sıralı kam makaralarının yeniliği çok önemli bir çözüm olarak ortaya çıkmıştır. Palet makaraları olarak da adlandırılan bu rulmanlar, bilyalı rulmanların ve silindirik makaralı rulmanların avantajlarını birleştiren farklı tasarımları nedeniyle önemli ölçüde tanınmıştır.

2: Yapım ve İşlevsellik

Çift sıralı kam makaralarının temel mimarisi, yüksek radyal yükler, yanlış hizalamalar ve ani şok yükleri ile karakterize edilen zorlu çalışma koşullarında başarılı olmak üzere titizlikle tasarlanmıştır. Çoğunlukla silindirik makaralar olmak üzere iki paralel sıra yuvarlanma elemanından oluşan bu rulmanlar, gücünü taçlı veya silindirik bir dış yüzeye sahip bir dış halkadan alır. Bu olağanüstü konfigürasyon, onlara yükleri silindirler arasında eşit şekilde dağıtma konusunda benzersiz bir yetenek kazandırır, böylece sürtünme kuvvetlerini azaltırken aynı zamanda yük taşıma kapasitelerini artırır.

Çift sıralı kam makaralarının çeşitli makine kurulumlarına entegrasyonunu kolaylaştırmak için dış halkaları dişli bir saplamayı veya entegre bir şaftı kapsayacak şekilde tasarlanmıştır. Bu ustaca özellik, bu rulmanlara yalnızca doğal stabilite kazandırmakla kalmaz, aynı zamanda ayarlanabilir konumlandırma kolaylığı da sağlayarak onları hassas hizalama gerektiren uygulamalar için özellikle uygun hale getirir. Ayrıca, kirletici maddelerin girişine karşı koruma sağlamak ve temel yağlayıcıların tutulmasını desteklemek için gelişmiş bir sızdırmazlık mekanizması titizlikle entegre edilmiştir. Bu, bu rulmanların ömrünü ve güvenilirliğini güçlendirerek operasyonel yaşam döngüleri boyunca optimum performanslarını korur.

3: Avantajlar ve Uygulamalar

Avantajları Çift Sıralı Kam Silindirleri :

Geliştirilmiş Yük Kapasitesi: Çift sıralı kam makaralarının göze çarpan bir özelliği, tek sıralı muadillerine kıyasla önemli ölçüde daha yüksek radyal yükleri karşılama konusundaki ustalıklarında yatmaktadır. Önemli yükleri taşımaya yönelik bu artırılmış kapasite, makinelerin önemli kuvvetlerle veya dinamik yük değişimleriyle uğraştığı senaryolarda vazgeçilmezdir.

Yanlış Hizalama Telafisi: Çift sıralı kam silindirlerinin çok yönlülüğü, şaft ile montaj yapısı arasındaki yanlış hizalamaları telafi etme yeteneklerinde en belirgin hale gelir. Bu doğal esneklik, hassas hizalamayı sağlamanın veya korumanın doğası gereği zorlu olduğu uygulamalarda hayati bir varlık olarak hizmet eder.

Dayanıklılık ve Uzun Ömür: Çift sıralı kam silindirlerinin sağlam ve karmaşık tasarımlı yapısı, en olumsuz çalışma ortamlarında bile onlara benzersiz bir dayanıklılık kazandırır. Sonuç olarak bu rulmanlar, kirletici maddelere ve zorlu koşullara maruz kalmanın yaygın olduğu tarım, inşaat, malzeme taşıma ve otomotiv gibi sektörlerde kendilerine yer buluyor.

Uygulamaları Çift Sıralı Kam Silindirleri :

Malzeme Taşıma Ekipmanı: Çift sıralı kam silindirlerinin yaygın uygulaması, konveyör sistemlerini, kılavuz silindirleri ve ağır iş ekipmanlarına yönelik destek mekanizmalarını kapsayan malzeme taşıma kurulumlarında dikkat çekicidir. Hem radyal hem de eksenel yükleri karşılamadaki yeterlilikleri, yüklerin verimli bir şekilde taşınması ve eşit şekilde dağıtılması için onları vazgeçilmez kılmaktadır.

İnşaat Makineleri: Ekskavatörleri, vinçleri ve kompaktörleri kapsayan inşaat makineleri sektörü, çeşitli bileşenlerin dönme ve doğrusal hareketlerini kolaylaştırmak için çift sıralı kam silindirlerinden geniş ölçüde yararlanmaktadır. Önemli yükleri taşıma kapasiteleri ve yanlış hizalamaları gidermedeki ustalıkları hep birlikte bu makinelerin etkinliğine ve güvenilirliğine katkıda bulunur.

Baskı ve Ambalaj Endüstrisi: Yüksek kaliteli çıktılar için hassasiyet ve hareket tutarlılığının tartışılmaz ön koşullar olduğu baskı ve ambalajlama alanında, çift sıralı kam silindirleri vazgeçilmez bir kullanım alanı bulur. Makaralara, kılavuzlara ve besleme sistemlerine stratejik entegrasyonları, malzemelerin engelsiz ve doğru şekilde aktarılmasını sağlayarak genel çıktı kalitesini yükseltir.
