Tek Sıralı Eğik Bilyalı Rulmanlar

Kategoriler

Tek Sıralı Eğik Bilyalı Rulmanlar

Tasarım Çeşitleri
Yanlış hizalama
Kafes
Hata payı
İç boşluk

DHK tek sıralı eğik bilyalı rulmanlar, ayrılmaz radyal rulmanlardır. Farklı temas açıları nedeniyle dört tasarım çeşidi vardır.

1) 15 ile temas açısı, C son ekiyle yatak tanımı.

2) 25 ile temas açısı, AC son ekiyle yatak tanımı.

3) 35 ile temas açısı, A son ekiyle yatak tanımı.

4) 40 ile temas açısı, B son ekiyle yatak tanımı.

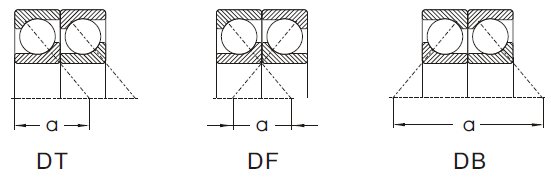

Eşleştirilmiş Rulmanlar:

Tek sıralı eğik bilyalı rulmanlar genellikle çift olarak kullanılır. DHK, rulman çiftleri için farklı düzenlemeler üretebilir; müşteri, montaj işlerinden tasarruf etmek ve montaj açıklığını ayarlama hatasını önlemek için çiftleri doğrudan kullanabilir. Sık kullanılan düzenleme çiftleri aşağıdaki gibidir.
Tek sıralı eğik bilyalı rulmanların yanlış hizalamalara uyum sağlama yeteneği çok sınırlıdır. Bu rulmanlara uygulanan herhangi bir çalışma yanlış hizalaması, onların hizmet ömrünü kısaltacak ve daha yüksek çalışma gürültüsü üretecektir.

Normalde merkez pozisyondan 2 dakikaya kadar açısal sapma rulmanları olumsuz etkilemez.
DHK tek sıralı eğik bilyalı rulmanlar standart olarak plastik kafesle (TVP son eki) donatılmıştır. Büyük boy, standart olarak işlenmiş katı pirinç (Sonek M) ile donatılmıştır.

DHK, talep üzerine bu rulmanı preslenmiş çelik kafesli (sonek JP) veya fenolik reçine kafesli (Sonek TPA) olarak da üretebilmektedir.

DHK tek sıralı eğik bilyalı rulmanlar standart olarak normal tolerans sınıfına (PN) göre üretilmektedir.

Talep üzerine DHK, P6, P5 veya P4 gibi daha yakın toleranslı rulmanlar da üretebilir.

Ayrıntılı değerler tekrar arama yatağının toleransı bölümünde, sayfa 8'de listelenmiştir.

DHK tek sıralı eğik bilyalı rulmanlar için toleranslar (konik makaralı rulmanlar hariç)

Tüm boyutlar (mm) olarak gösterilmiştir:

(um) cinsinden toleranslar:

İç halka

PN/(Normal)

Nominal Delik çapı		Sapma dmp	Varyasyon VDP'si Seri			varyasyon Vdmp	Konik delik 1:12 Sapma/Varyasyon
>	<=	△dmp	7．8．9	0．1	2．3．4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	300	300	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Dış halka

PN/(Normal)

Nominal Dış çap		Sapma	Varyasyon Vdp'si Seri			Mühürlü rulman	varyasyon	Radyal dışarı koşmak
>	<=	△Dmp	7．8．9	0．1	2．3．4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

MoDeli	Boyutlar					Nominal yük	C5(um)	Aşırı hız		Ağırlık

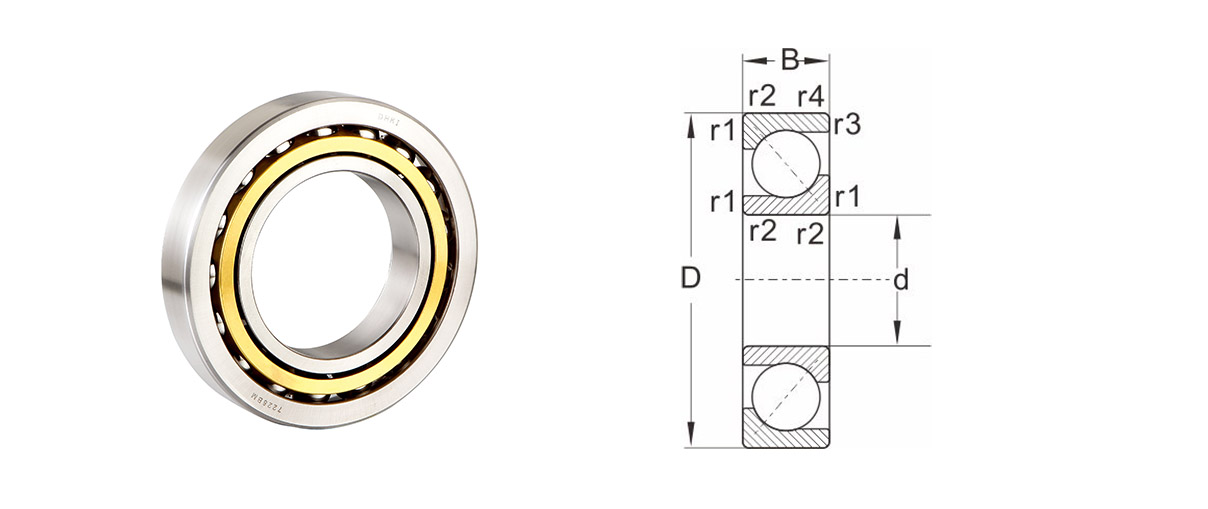

MoDeli	d	D	B	r1,r2 Min	r3,r4 Min	Dinamik yük Cr	Statik yük Cor	Gres yağlama	Yağlama	Ağırlık
7004C	20	42	12	0.6	0.15	10.5	6.02	14000	19000	0.064
7004AC	20	42	12	0.6	0.15	10	5.74	14000	19000	0.064
7005C	25	47	12	0.6	0.15	12.9	8.58	12000	17000	0.074
7005AC	25	47	12	0.6	0.15	11.1	7.08	12000	17000	0.074
7006C	30	55	13	1	0.3	15.1	10.3	9500	14000	0.11
7006AC	30	55	13	1	0.3	14.4	9.83	9500	14000	0.11
7007C	35	62	14	1	0.3	16.3	12.1	8500	12000	0.15
7007AC	35	62	14	1	0.3	15.5	11.5	8500	12000	0.15
7008C	40	68	15	1	0.3	20.1	15.2	8000	11000	0.18
7008AC	40	68	15	1	0.3	19	14.4	8000	11000	0.18
7009C	45	75	16	1	0.3	25.9	20.4	7500	10000	0.23
7009AC	45	75	16	1	0.3	24.5	19.3	7500	10000	0.23
7010C	50	80	16	1	0.3	26.6	21.9	6700	9000	0.25
7010AC	50	80	16	1	0.3	25.2	21.4	6700	9000	0.257
7011C	55	90	18	1.1	0.6	37.2	28.6	6000	8000	0.38
7011AC	55	90	18	1.1	0.6	35.2	27.2	1000	12000	0.381
7012C	60	95	18	1.1	0.6	38.2	32.6	5600	7500	0.4
7012AC	60	95	18	1.1	0.6	36.2	31.6	5600	7500	0.4
7013C	65	100	18	1.1	0.6	40.1	35.4	5300	7000	0.43
7013AC	65	100	18	1.1	0.6	38	34.1	5300	7000	0.43
7014C	70	110	20	1.1	0.6	48.3	43.2	5000	6700	0.6
7014AC	70	110	20	1.1	0.6	45.7	42.7	5000	6700	0.6
7015C	75	115	20	1.1	0.6	49.5	48	4800	6300	0.63
7015AC	75	115	20	1.1	0.6	46.8	45.5	4800	6300	0.671
7016C	80	125	22	1.1	0.6	58.5	56.8	4500	6000	0.85
7016AC	80	125	22	1.1	0.6	55.4	55.1	4500	6000	0.85
7017C	85	130	22	1.1	0.6	62.5	61.7	4300	5600	0.89
7017AC	85	130	22	1.1	0.6	59.2	59.2	4300	5600	0.89
7018C	90	140	24	1.5	0.6	71.4	71.7	4000	5300	1.15
7018AC	90	140	24	1.5	0.6	67.6	68.6	4000	5300	1.15
7019C	95	145	24	1.5	0.6	73.6	77.1	3800	5000	1.2
7019AC	95	145	24	1.5	0.6	69.5	71	3800	5000	1.2
7020C	100	150	24	1.5	0.6	79.4	81.3	3800	5000	1.25
7020AC	100	150	24	1.5	0.6	75.1	77	3800	5000	1.25
7022ACM	110	170	28	2	1	100	101	3000	4000	2.41
7024ACM	120	180	28	2	1	77	107	2600	3600	2.62
7028ACM	140	210	33	2	1	98	137	2000	3000	4.14
7030ACM	150	225	35	2.1	1.1	137	154	1900	2800	4.80
7032ACM	160	240	38	2.1	1.1	155	176	1800	2600	5.95
7034ACM	170	260	42	2.1	1.1	186	214	1700	2400	8.27
7038ACM	190	290	46	2.1	1.1	176	265	1600	2200	11.3
7040ACM	200	310	51	2.1	1.1	203	330	1500	2000	15.7
7060BM	300	460	74	4	1.5	345	545	950	1400	44.5
7064BM	320	480	74	4	1.5	390	670	850	1200	44.5
7068BM	340	520	82	5	2	465	820	800	1100	61.8
7072CM	360	540	82	5	2	409	960	800	1100	65.4
7072BM	360	540	82	5	2	462	850	800	1100	62.5
7076BM	380	560	82	5	2	468	880	750	1000	65.5
7080BM	400	600	90	5	2	527	1020	700	950	85.0
7084BM	420	620	90	5	2	550	1070	600	800	90.6
7088BM	440	650	94	6	3	572	1180	630	850	100
7092BM	460	680	100	6	3	618	1290	600	800	120
7096BM	480	700	100	6	3	624	1340	560	750	125
70/500BM	500	720	100	6	3	637	1400	560	750	130
70/530BM	530	780	112	6	3	741	1700	500	670	180

Ningbo DHK Precision Bearing Co., Ltd.

0+

Yılların Deneyimi Çalışma

0+

Müşteri servisi

0+

Patentli Teknoloji

SERTİFİKA

DHK, IATF16949 kalite sistem sertifikasını ve ISO14001 çevre yönetim sistemi sertifikasını geçti ve DHK, ulusal bir yüksek teknoloji kuruluşudur.

Son Haberler

Dört Sıralı Silindirik Makaralı Rulmanlar hem büyük radyal hem de eksenel yükleri aynı anda...

Bu Kategori Hakkında Sektör Bilgisinin Genişletilmesi

Tek sıralı eğik bilyalı rulmanlar otomotiv, havacılık, imalat ve robot bilimi de dahil olmak üzere çok çeşitli endüstrilerde temel bileşenlerdir. Tasarımları, hem eksenel hem de radyal yükleri kaldırmalarına olanak tanır ve bu da onları hassas hareket ve yük dağıtımı gerektiren makineler için hayati önem taşır. Bu rulmanların tedariki söz konusu olduğunda doğru tedarikçiyi seçmek, ekipmanınızın verimliliğini, performansını ve uzun ömürlülüğünü sağlamak açısından çok önemlidir.

1. Saygın Tedarikçilerin Belirlenmesi:

Sağlam bir tedarikçi seçim süreci, rulmanlarınız için güvenilir kaynakların belirlenmesiyle başlar. Bunu başarmak için aşağıdaki yaklaşımları göz önünde bulundurun:

A. Çevrimiçi Araştırma: Çevrimiçi platformları, dizinleri ve sektöre özel web sitelerini keşfederek başlayın. Saygın tedarikçiler genellikle ayrıntılı ürün özellikleri, üretim süreçleri ve memnun müşterilerin referanslarını içeren bilgilendirici web sitelerine sahiptir.

B. Endüstri Ağları ve Ticari Fuarlar: Endüstri ağları ve forumlarla etkileşime geçin ve ticari fuarlara veya sergilere katılın. Bu etkinlikler, deneyimlerine dayanarak güvenilir tedarikçiler önerebilecek meslektaşlardan, uzmanlardan ve sektördeki kişilerden görüş toplama fırsatları sağlar.

C. Tedarikçi Çeşitliliği: Çok çeşitli tek sıralı eğik bilyalı rulmanlar sunan tedarikçilerle çalışmayı düşünün. Çok yönlü bir tedarikçi farklı spesifikasyonlara, yük kapasitelerine ve kişiselleştirme gereksinimlerine cevap verebilir.

2. Ürün Kalitesinin Değerlendirilmesi:

Kalitesi tek sıralı eğik bilyalı rulmanlar Makinenizin performansını ve güvenilirliğini doğrudan etkiler. Potansiyel tedarikçilerin aşağıdaki kalite kriterlerini karşıladığından emin olun:

A. Sertifikasyon ve Standartlar: Yüksek kaliteli tedarikçiler uluslararası standartlara uyarlar ve ISO 9001 gibi sertifikalara sahiptirler. Bu tür sertifikalar, tutarlı ürün kalitesini ve endüstri normlarına bağlılığı sürdürme konusundaki kararlılıklarını vurgular.

B. Malzeme ve Üretim Uzmanlığı: Rulmanların imalatında kullanılan malzemeler hakkında bilgi alın. Güvenilir tedarikçiler, dayanıklılık, hassasiyet ve aşınma ve yıpranmaya karşı dayanıklılık sağlamak için birinci sınıf malzemeler kullanır ve gelişmiş üretim teknikleri kullanır.

C. Titiz Test ve Denetim: Saygın tedarikçiler, rulmanlarını sıkı test ve denetim prosedürlerine tabi tutar. Bu testler yük kapasitesi değerlendirmesini, titreşim direncini, sıcaklık dayanıklılığını ve genel performans doğrulamasını kapsar.

3. Ortaklığa İlişkin Hususlar:

Bir tedarikçiyle başarılı bir ortaklık kurmak, ürün kalitesinin ötesinde çeşitli faktörlerin değerlendirilmesini gerektirir:

A. Fiyatlandırma ve Değer: Maliyet kritik bir faktör olsa da tedarikçinin sunduğu genel değere odaklanın. Rekabetçi fiyatlandırma ile tedarik edilen rulmanların kalitesi arasında bir denge arayın.

B. Teslimat ve Teslim Süreleri: Tedarikçinin teslimat sürelerinizi tutarlı bir şekilde karşılayabilmesi, üretim kesintilerini önlemek açısından çok önemlidir. Güvenilir bir tedarikçinin verimli lojistik ve iyi organize edilmiş stok yönetim sistemlerine sahip olması gerekir.

C. Özelleştirme ve Teknik Destek: Makineniz belirli rulman konfigürasyonları veya boyutları gerektiriyorsa tedarikçinin özelleştirilmiş çözümler sağlama becerisini öğrenin. Ayrıca kurulum veya çalıştırma sırasında herhangi bir sorun yaşanması durumunda teknik desteğin kullanılabilirliğini değerlendirin.

4. Uzun Süreli Bir İlişki Geliştirmek:

Seçtiğiniz tedarikçiyle güçlü ve kalıcı bir ortaklık geliştirmek ek faydalar sağlayabilir:

A. İletişim ve Şeffaflık: Tedarikçiyle açık ve şeffaf iletişimi teşvik edin. Bu, endişelerin, değişikliklerin veya öngörülemeyen zorlukların derhal ele alınmasını kolaylaştırır.

B. İyileştirme için İşbirliği: Rulman tasarımını ve performansını geliştirmek için tedarikçiyle işbirliği yapın. Bu işbirliği, her iki taraf için de faydalı olan yenilikçi çözümlere ve iyileştirmelere yol açabilir.

C. Geri Bildirim Döngüsü: Satın aldığınız rulmanların performansı hakkında düzenli geri bildirim sağlayın. Yapıcı geri bildirim, tedarikçinin ürün ve hizmetlerini gereksinimlerinize uyacak şekilde geliştirmesine yardımcı olur.
