Çift Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulmanlar

Ev / Ürünler / Silindirik Makaralı Rulmanlar / Çift Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulmanlar

Kategoriler

Çift Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulmanlar

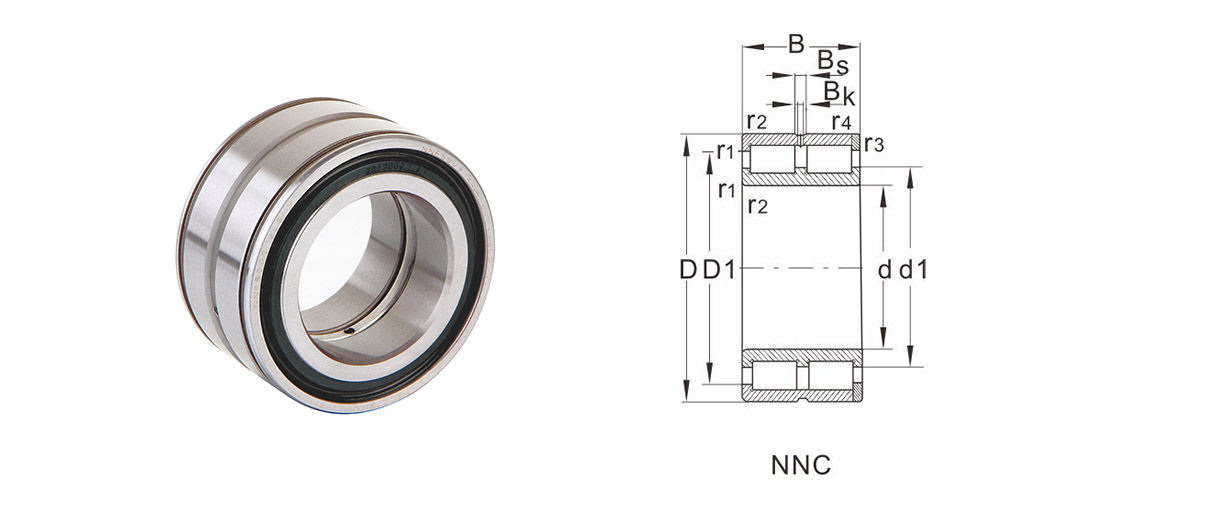

NNC
NNCF

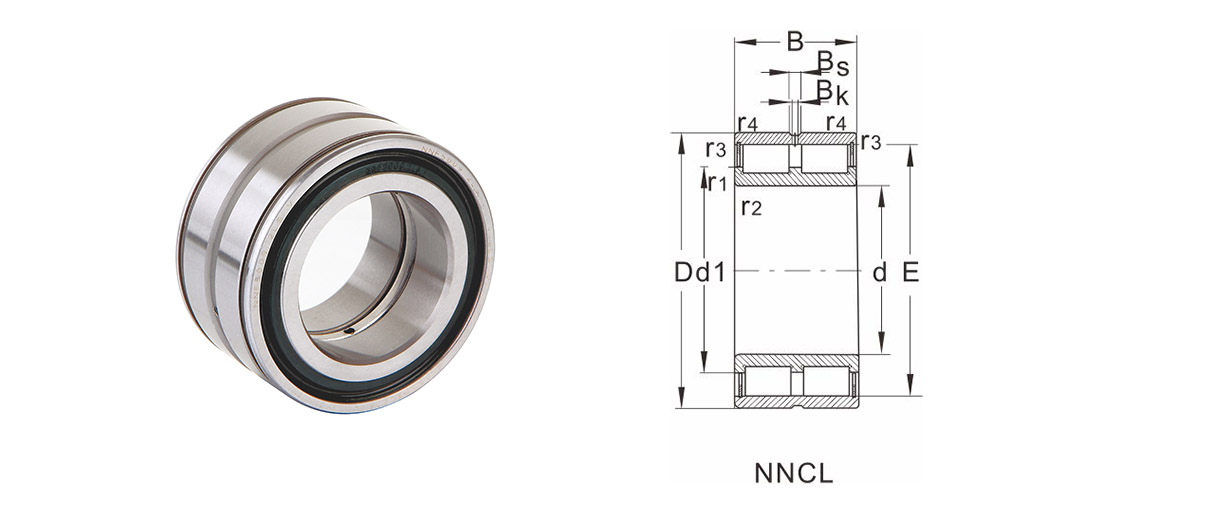

NNCL

Yanlış hizalama
Kafes
Hata payı
İç boşluk

Tek sıralı tam tamamlayıcı silindirik makaralı rulmanlar, iç bilezik ile dış bilezik arasındaki yanlış hizalamanın maksimum 4 açısal dakikayı aşmaması gerekir.

Çift sıralı tam tamamlayıcı silindirik makaralı rulmanlar herhangi bir yanlış hizalamayı telafi edemez.
Tek sıralı tam tamamlayıcı silindirik makaralı rulmanlar, iç bilezik ile dış bilezik arasındaki yanlış hizalamanın maksimum 4 açısal dakikayı aşmaması gerekir.
Çift sıralı tam tamamlayıcı silindirik makaralı rulmanlar herhangi bir yanlış hizalamayı telafi edemez.

DHK tam takım silindirik makaralı rulmanlar standart olarak normal tolerans sınıfında (PN) üretilmektedir. DHK bu rulmanları talep edilmesi halinde diğer tolerans sınıflarında da sağlayabilmektedir.

Ayrıntılı tolerans değerleri Radyal rulmanların toleransı, sayfa 8 bölümünde listelenmiştir.

DHK tam takım silindirik makaralı rulmanlar için toleranslar (konik makaralı rulmanlar hariç)

Tüm boyutlar (mm) olarak gösterilmiştir:

(um) cinsinden toleranslar:

İç halka

PN/(Normal)

Nominal Delik çapı		Sapma dmp	Varyasyon VDP'si Seri			varyasyon Vdmp	Konik delik 1:12 Sapma/Varyasyon
>	<=	△dmp	7．8．9	0．1	2．3．4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	300	300	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Dış halka

PN/(Normal)

Nominal Dış çap		Sapma	Varyasyon Vdp'si Seri			Mühürlü rulman	varyasyon	Radyal dışarı koşmak
>	<=	△Dmp	7．8．9	0．1	2．3．4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

DHK tam komplemanlı silindirik makaralı rulmanlar standart olarak normal iç radyal boşluk grubuna (CN) göre üretilmektedir. Talep edilmesi halinde DHK bu rulmanları diğer boşluk grubuyla da sağlayabilir.

Radyal boşluk gruplarının ayrıntılı değerleri sayfa 128'deki tablolarda listelenmiştir.

Silindirik Delikli DHK Silindirik Makaralı Rulmanların İç Boşluk Grupları

Delik Çapı (mm)
>	<=	C1（hım）	C2（hım）	CN (hımm)	C3（hım）	C4（hım）	C5（hım）
-- 24		5 15	0 25	20 45	35 60	50 75	75 100
24 30		5 15	0 25	20 45	35 60	50 75	75 100
30 40		5 15	5 30	25 50	45 70	60 85	85 110
40 50		5 18	5 35	30 60	50 80	70 100	100 130
50 65		5 20	10 40	40 70	60 90	80 100	110 140
65 80		10 25	10 45	40 75	65 100	90 125	125 160
80 100		10 30	15 50	50 85	75 110	105 140	140 175
100 120		10 30	15 55	50 90	85 125	125 165	165 205
120 140		10 35	15 60	60 105	100 145	145 190	190 235
140 160		10 35	20 70	70 120	115 165	165 215	215 265
160 180		10 40	25 75	75 125	120 170	170 220	220 270
180 200		15 45	35 90	90 145	140 195	195 250	250 305
200 225		15 50	45 105	105 165	160 220	220 280	280 340
225 250		15 50	45 110	110 175	170 235	235 300	300 365
250 280		20 55	55 125	125 195	190 260	260 330	330 400
280 315		20 60	55 130	130 205	200 275	275 350	350 425
315 355		20 65	65 145	145 225	225 305	305 385	385 465
355 400		25 75	100 190	190 280	280 270	570 460	460 550
400 450		25 85	110 210	210 310	310 410	410 510	510 610
450 500		25 95	110 220	220 330	330 440	440 550	550 660
500 560		25 100	120 240	240 360	360 480	480 600	600 720
560 630		30 110	140 260	260 380	380 500	500 620	620 740
630 710		30 130	145 285	285 425	425 565	565 705	705 845
710 800		35 140	150 310	610 470	470 630	630 790	790 950
800 900		35 160	180 350	350 520	520 690	690 860	860 1030
900 1000		35 170	200 390	390 580	580 770	770 960	960 1150
1000 1120		50 200	220 430	430 640	640 850	850 1060	1060 1270
1120 1250		50 200	230 470	470 710	710 950	950 1190	1060 1270
1250 1400		50 200	270 530	530 790	790 1050	1050 1310	1060 1270
1400 1600		50 200	330 610	610 890	890 1170	1170 1450	1060 1270
1600 1800		50 200	380 700	700 1020	1020 1340	1340 1660	1060 1270
1800 2000		50 200	400 760	760 1120	1120 1480	1480 1840	1060 1270

Konik delikli DHK silindirik makaralı rulmanların iç boşluk grupları

Delik Çapı (mm)
>	<=	C1（hım）	C2（hım）	CN (hımm)	C3（hım）	C4（hım）	C5（hım）
-- 24		10 20	15 40	30 55	40 65	50 75	75 100
24 30		15 25	20 45	35 60	45 70	55 80	80 105
30 40		15 25	20 45	40 65	55 80	70 95	95 120
40 50		17 30	25 55	45 75	60 90	75 105	105 135
50 65		20 35	30 60	50 80	70 100	90 120	120 150
65 80		25 40	35 70	60 95	85 120	110 145	145 180
80 100		35 55	40 75	70 105	95 130	120 155	155 190
100 120		40 60	50 90	90 130	115 155	140 180	180 220
120 140		45 70	55 100	100 145	130 175	160 205	205 250
140 160		50 75	60 110	110 160	145 195	180 230	230 280
160 180		55 85	75 125	126 175	160 210	195 245	245 295
180 200		60 90	85 140	140 195	180 235	220 275	275 330
200 225		60 95	95 155	155 215	200 260	245 305	305 365
225 250		65 100	105 170	170 235	220 285	270 335	335 400
250 280		75 110	115 185	185 255	240 310	295 365	365 435
280 315		80 120	130 205	205 280	265 340	325 400	400 475
315 355		90 135	145 250	225 304	290 370	355 435	435 515
355 400		100 150	165 255	225 345	330 420	405 495	495 585
400 450		110 170	185 285	285 385	370 470	455 555	555 655
450 500		120 190	205 315	315 425	410 520	505 615	615 725
500 560		130 210	230 350	350 470	455 575	560 680	680 800
560 630		140 230	260 380	380 500	500 620	620 740	740 860
630 710		160 260	295 435	435 575	565 705	685 835	935 975
710 800		170 290	325 485	485 645	630 790	775 935	935 1095
800 900		190 330	370 540	540 710	700 870	860 1030	1030 1200
900 1000		210 360	410 600	600 790	780 970	960 1150	1150 1340
1000 1120		230 400	455 665	665 875	865 1075	1065 1275	1275 1485
1120 1250		230 400	490 730	730 970	960 1200	1200 1440	1275 1485
1250 1400		230 400	550 810	810 1070	1070 1330	1330 1590	1275 1485
1400 1600		230 400	640 920	920 1200	1200 1480	1480 1760	1275 1485
1600 1800		230 400	700 1020	1020 1340	1340 1660	1660 1980	1275 1485
1800 2000		230 400	760 1120	1120 1480	1480 1840	1840 2200	1275 1485

MoDeli	Boyutlar				Nominal yük		Aşırı hız		Rulman boyutları						Ağırlık
MoDeli	d	D	B	r1,r2 Min	Dinamik yük Cr	Statik yük Cor	GreS yağlama	Yağlama	e	d1	D1	B S	Bk	s	Ağırlık
NNC48/500V	500	620	118	3	1625	4987	200	380	--	547	571	9.4	5	--	82.5
NNC48/530V	530	650	118	3	1700	5285	180	340	--	577.5	602.5	9.4	5	--	87.5
NNC4830V	150	190	40	1.1	230	560	720	1500	--	165	174	7	4	--	3
NNC4832V	160	200	40	1.1	238	600	680	1400	--	176.5	185.5	7	4	--	3.2
NNC4834V	170	215	45	1.1	258	631	640	1300	--	187.5	196.5	7	4	--	4.2
NNC4836V	180	225	45	1.1	266	664	610	1200	--	196	207	7	4	--	4.5
NNC4838V	190	240	50	1.5	305	760	560	1150	--	209	220	7	4	--	5.8
NNC4840V	200	250	50	1.5	315	799	550	1100	--	219.5	230	7	4	--	6
NNC4844V	220	270	50	1.5	330	878	500	1000	--	240.5	251.5	7	4	--	6.5
NNC4848V	240	300	60	2	497	1292	480	900	--	261.5	275.5	8	4	--	10.3
NNC4852V	260	320	60	2	521	1406	430	820	--	283.5	297.5	8	4	--	11.1
NNC4856V	280	350	69	2	680	1853	400	750	--	309	325	8	4	--	16.1
NNC4860V	300	380	80	2.1	801	2146	380	700	--	330.5	348.5	9.4	5	--	22.9
NNC4864V	320	400	80	2.1	832	2300	340	640	--	353.5	371.5	9.4	5	--	24
NNC4868V	340	420	80	2.1	850	2415	320	600	--	370.5	388.5	9.4	5	--	25.5
NNC4872V	360	440	80	2.1	880	2571	300	560	--	393	411	9.4	5	--	27
NNC4876V	380	480	100	2.1	1293	3618	280	530	--	421.5	444.5	9.4	5	--	45
NNC4880V	400	500	100	2.1	1311	3748	270	500	--	436	459	9.4	5	--	47
NNC49/500V	500	670	170	5	3350	8850	170	360	--	568.5	610.5	9.4	5	--	179
NNC49/530V	530	710	180	4	3870	10100	160	340	--	588	648	9.4	5	--	208
NNC4912V	60	85	25	1	76.5	134	1700	3400	--	69.5	76.5	4.5	3.5	--	0.48
NNC4914V	70	100	30	1	103	188	1400	3000	--	82	89	4.5	3.5	--	0.8
NNC4916V	80	110	30	1	110	210	1200	2600	--	90.5	98	5	3.5	--	0.9
NNC4918V	90	125	35	1.1	146	292	1100	2300	--	103.5	111.5	5	3.5	--	1.4
NNC4920V	100	140	40	1.1	190	390	950	2000	--	116.5	125.5	5	3.5	--	2.1
NNC4922V	110	150	40	1.1	197	420	900	1900	--	125	134	6	3.5	--	2.3
NNC4924V	120	165	45	1.1	220	465	800	1700	--	139	149	6	3.5	--	3.2
NNC4926V	130	180	50	1.5	255	540	750	1600	--	149.5	160.5	6	3.5	--	4.2
NNC4928V	140	190	50	1.5	265	576	700	1500	--	160	171	6	3.5	--	4.4
NNC4930V	150	210	60	2	383	843	680	1400	--	172.5	185.5	7	4	--	7
NNC4932V	160	220	60	2	399	906	650	1300	--	184.5	197.5	7	4	--	7.2
NNC4934V	170	230	60	2	408	950	600	1200	--	192.5	205.5	7	4	--	7.6
NNC4936V	180	250	69	2	547	1220	570	1100	--	207	223	7	4	--	11
NNC4938V	190	260	69	2	562	1290	550	1100	--	217.5	233	7	4	--	11.5
NNC4940V	200	280	80	2.1	661	1495	530	1000	--	233	251	8	4	--	16
NNC4944V	220	300	80	2.1	690	1610	500	950	--	250	268	8	4	--	17.5
NNC4948V	240	320	80	2.1	725	1762	450	850	--	273	291	8	4	--	18.7
NNC4952V	260	360	100	2.1	1070	2520	400	750	--	297	320	9.4	5	--	33.1
NNC4956V	280	380	100	2.1	1120	2710	380	700	--	319	342	9.4	5	--	34.5
NNC4960V	300	420	118	3	1560	3630	340	650	--	346.5	375.5	9.4	5	--	53
NNC4964V	320	440	118	3	1600	3835	320	600	--	365.5	399	9.4	5	--	56
NNC4968V	340	460	118	3	1640	4035	300	560	--	383.5	412.5	9.4	5	--	60.5
NNC4972V	360	480	118	2.5	1690	4240	300	550	--	399	436.5	9.4	5	--	61
NNC4976V	380	520	140	4	2124	5460	260	500	--	433.5	465.5	9.4	5	--	93
NNC4996V	480	650	170	5	3720	8420	180	360	--	537	592	9.4	5	--	170

Ningbo DHK Precision Bearing Co., Ltd.

0+

Yılların Deneyimi Çalışma

0+

Müşteri servisi

0+

Patentli Teknoloji

SERTİFİKA

DHK, IATF16949 kalite sistem sertifikasını ve ISO14001 çevre yönetim sistemi sertifikasını geçti ve DHK, ulusal bir yüksek teknoloji kuruluşudur.

Son Haberler

Dört Sıralı Silindirik Makaralı Rulmanlar hem büyük radyal hem de eksenel yükleri aynı anda...

Bu Kategori Hakkında Sektör Bilgisinin Genişletilmesi

Çift Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulmanlar Genellikle basitçe "çift sıralı rulmanlar" olarak anılan rulmanlar, çeşitli endüstriyel prosesleri dönüştüren dikkate değer bir mühendislik başarısını temsil etmektedir. Bu rulmanlar, yük taşıma kapasitelerini en üst düzeye çıkaran ve çeşitli uygulamalarda başarılı olmalarını sağlayan benzersiz bir tasarıma sahiptir.

1. Var mı Çift Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulmanlar Gelişmiş Yük Kapasitesinin Anahtarı mı?

Çift sıralı rulmanların üstün performansının temelinde önemli yükleri kolaylıkla kaldırabilme yetenekleri yatmaktadır. Bu, rulman halkaları içinde yakın bir şekilde hizalanmış iki sıra silindirik makaraya sahip olan tasarımları sayesinde mümkün olmaktadır. Makaraları bir kafesin ayırdığı geleneksel rulmanların aksine, çift sıralı rulmanlarda makaralar birbirleriyle tam temas halindedir ve "tam bir tamamlayıcı" oluşturur. Bu düzenleme, yükün silindirler arasında daha eşit şekilde dağıtılmasını sağlayarak daha fazla yük taşıma kapasitesi sağlar. Üstelik kafesin olmaması, bununla ilişkili sürtünme ve aşınmayı ortadan kaldırarak rulmanların ağır yükleri uzun süre destekleme yeteneğini daha da artırır.

Yük taşıma becerilerinin sırrı, rulman bileşenleri arasındaki sinerjide yatmaktadır. Sürtünmeyi en aza indirmek için hassas bir şekilde tasarlanmış silindirler, yükü eşit şekilde dağıtarak silindirlerin her biri üzerindeki gerilimi azaltır. Bu özellik sadece rulmanın genel gücünü arttırmakla kalmaz, aynı zamanda çalışma ömrünün uzamasına da katkıda bulunur.

2. Nerede ve Nasıl: Çeşitli Uygulamalarda Gezinme Çift Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulmanlar

Çift sıralı rulmanların uyarlanabilirliği, geniş bir endüstri yelpazesindeki varlıklarıyla sergilenmektedir. Üretimde bu rulmanlar, önemli yüklerin normal olduğu büyük presler ve metal işleme ekipmanları gibi ağır makinelerin omurgasını oluşturur. Otomotiv sektörü, dayanıklılık ve güvenilirliğin çok önemli olduğu dişli kutuları ve diferansiyeller gibi bileşenlerde bunların kullanımından yararlanmaktadır.

Rüzgar enerjisi de bu yönlerin öne çıktığı bir başka alan. Rüzgar türbinlerinin sapma ve eğim sistemlerinde önemli bir rol oynarlar ve bu uygulamalara özgü dinamik kuvvetlere ve sürekli harekete dayanırlar. Madencilik endüstrisi aynı zamanda çift sıralı rulmanların avantajlarından da yararlanıyor ve bunları mineral çıkarmanın zorlu taleplerini karşılamak için kırıcılarda ve konveyörlerde kullanıyor.

Her endüstri, ekipmanlarının verimliliğini ve ömrünü artırmak için çift sıralı rulmanların yük taşıma kapasitesinden ve sağlam tasarımından yararlanır. Üreticiler, her uygulamanın benzersiz taleplerini anlayarak bu rulmanları belirli performans gereksinimlerini karşılayacak şekilde uyarlayabilir.

3.Bakım Konuları: Bakımın Temellerini Çözmek Çift Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulmanlar Bakım

Doğru bakım, uzun ömürlü herhangi bir mekanik bileşenin temel taşıdır ve çift sıralı rulmanlar da istisna değildir. Ancak bu yönleri korumanın kendi nüansları da vardır. Silindirlerin düzgün hareket etmesini sağladığı ve sürtünmeden kaynaklanan aşınmayı en aza indirdiği için düzenli yağlama hayati önem taşır. Aşırı ısı oluşumuna ve erken arızaya yol açabilecek aşırı yağlamayı önlemek için dikkatli olunmalıdır.

Rutin kontroller de çok önemlidir. Düzensiz silindir aşınması veya anormal gürültü gibi aşınma belirtilerinin izlenmesi, sorunların büyümeden önce belirlenmesine yardımcı olabilir. Bakım gerektiğinde, doğru kurulum ve hizalamayı sağlamak için üreticinin talimatlarına uymak önemlidir.

Ayrıca çevresel faktörlerin ele alınması da önemlidir. Aşırı sıcaklıklara, kirletici maddelere veya aşırı titreşime maruz kalan rulmanlar daha sık inceleme ve bakım gerektirebilir.

BİZE ULAŞIN

Bize Ulaşın ve Yeni Ürünümüz Hakkında Bilgi Almak İçin Teklif Önceliği Alın!

Tel
+86-574-86597612
E-posta
ken@dhk-intl.com
Telefon
+86-13957821917
Faks
+86-574-86597652

Eklemek

Bina 31, Chuang E Huigu, No.777, Batı Zhongguan YoluZhenhai Ekonomik Kalkınma Bölgesi, Ningbo, Zhejiang, Çin

Web Menüsü

Ürün Arama

Dil

Menüden Çıkış

Çift Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulmanlar

Kategoriler

Nasıl yardım edebiliriz?

Çift Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulmanlar

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

Fabrikamızı incelemek için tıklayın

SERTİFİKA

Son Haberler

Eksenel Oynak Makaralı Rulmanlar, yüksek eksenel yüklerin olduğu ağır iş uygulamalarında nasıl performans gösterir?

Dört Sıralı Silindirik Makaralı Rulmanlar hem radyal hem de eksenel yükleri aynı anda nasıl karşılar?

Ağır hizmet uygulamalarında Dört Sıralı Silindirik Makaralı Rulmanları kullanmanın temel avantajları nelerdir?

Eşleştirilmiş tek sıralı konik makaralı rulmanlar en yaygın olarak hangi tür makine veya sistemlerde kullanılır?

Oynak makaralı rulmanların iç geometrisi yük taşıma kapasitelerini nasıl etkiler?

Bu Kategori Hakkında Sektör Bilgisinin Genişletilmesi

BİZE ULAŞIN

Tel

E-posta

Telefon

Faks

Eklemek

Web Menüsü

Ürün Arama

Dil

Paylaşmak

Menüden Çıkış

Çift Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulmanlar

Kategoriler

Nasıl yardım edebiliriz?

Çift Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulmanlar

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

Fabrikamızı incelemek için tıklayın

SERTİFİKA

Son Haberler

Eksenel Oynak Makaralı Rulmanlar, yüksek eksenel yüklerin olduğu ağır iş uygulamalarında nasıl performans gösterir?

Dört Sıralı Silindirik Makaralı Rulmanlar hem radyal hem de eksenel yükleri aynı anda nasıl karşılar?

Ağır hizmet uygulamalarında Dört Sıralı Silindirik Makaralı Rulmanları kullanmanın temel avantajları nelerdir?

Eşleştirilmiş tek sıralı konik makaralı rulmanlar en yaygın olarak hangi tür makine veya sistemlerde kullanılır?

Oynak makaralı rulmanların iç geometrisi yük taşıma kapasitelerini nasıl etkiler?

Bu Kategori Hakkında Sektör Bilgisinin Genişletilmesi

BİZE ULAŞIN

Tel

E-posta

Telefon

Faks

Eklemek
